Rhino+gh 异形幕墙优化建模及拆图提料

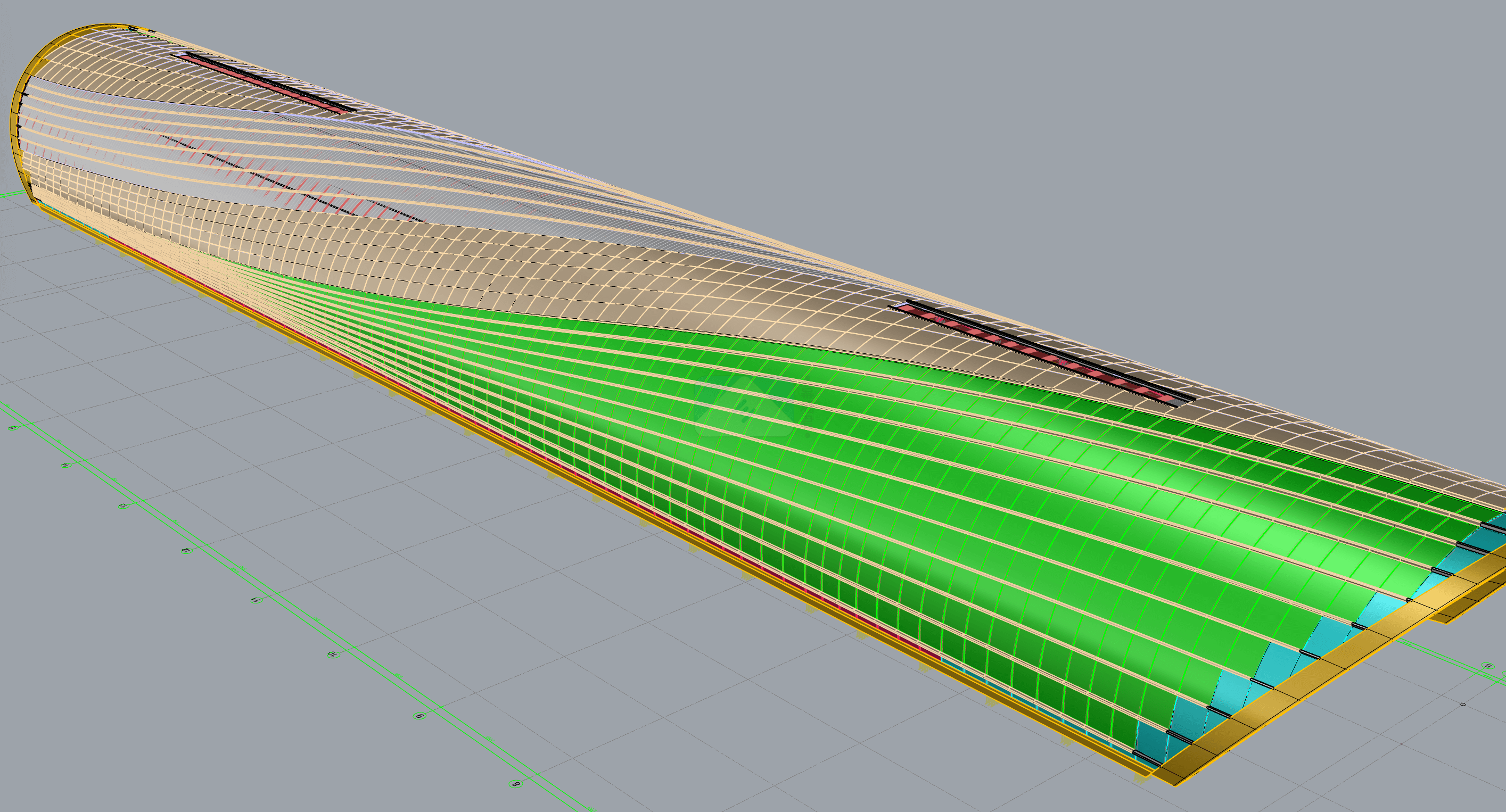

我们幕墙工作者会时常会遇到很多异形的幕墙项目，这里我们用一个地铁站罩棚来给大家介绍关于Rhino和 grasshopper对于异形幕墙建模及提料的一些知识。首先我们来看下我们这个已经做完了的项目。

我们从模型的优化和拆图提料两个方面来分析这个项目。

模型优化

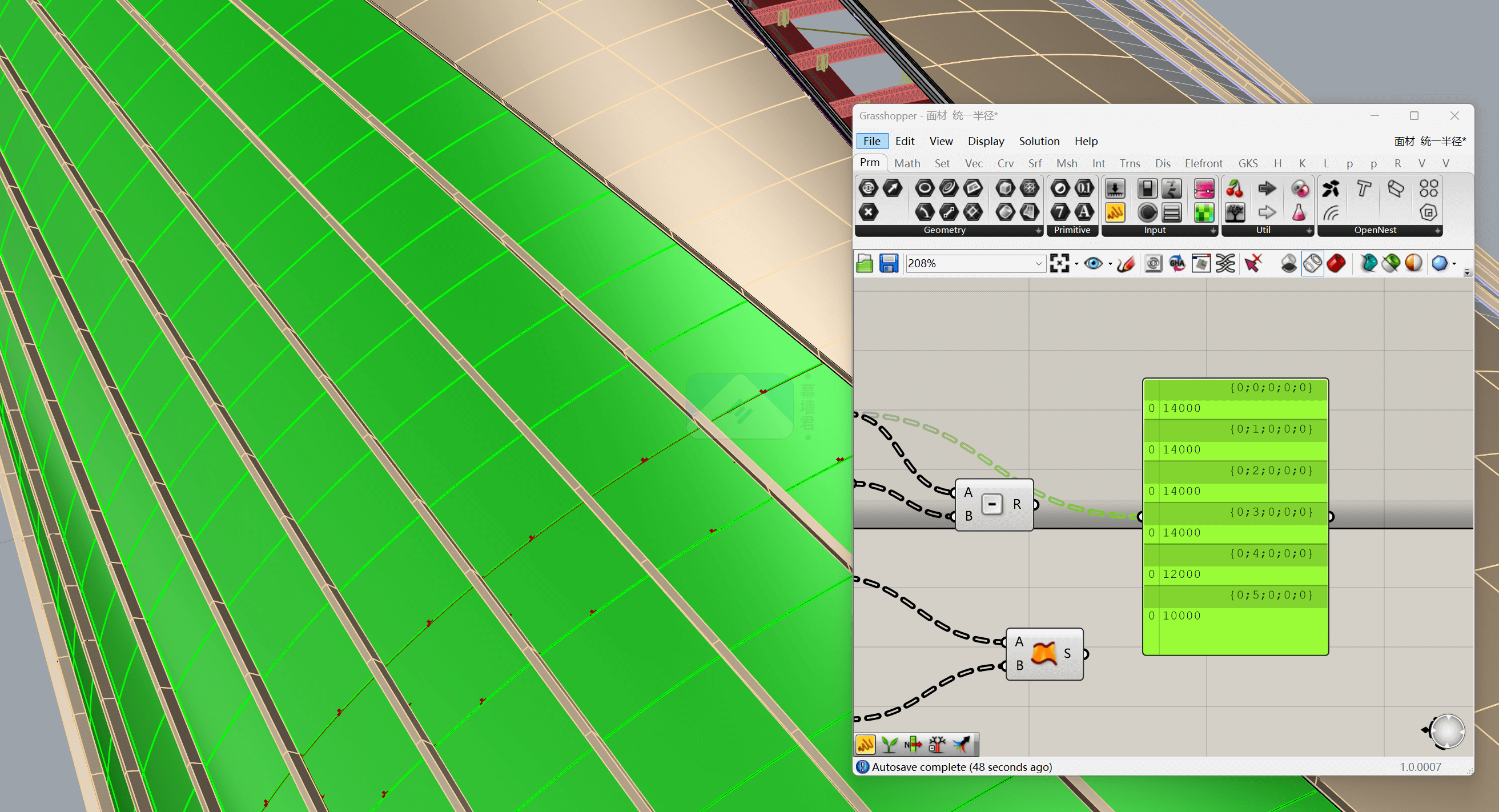

1.由于我们这个模型的剖面不是一个圆，而是由两个半径组成的一个曲线，所以在面材交接的位置会出现一块面材占用两个半径的情况，所以我们需要对半径进行统一，这里我也用gh写了一个程序去做这个统一的半径了。统一后又四种半径，且这四种半径在模型上看不出来有不顺滑或者半径差异的地方。

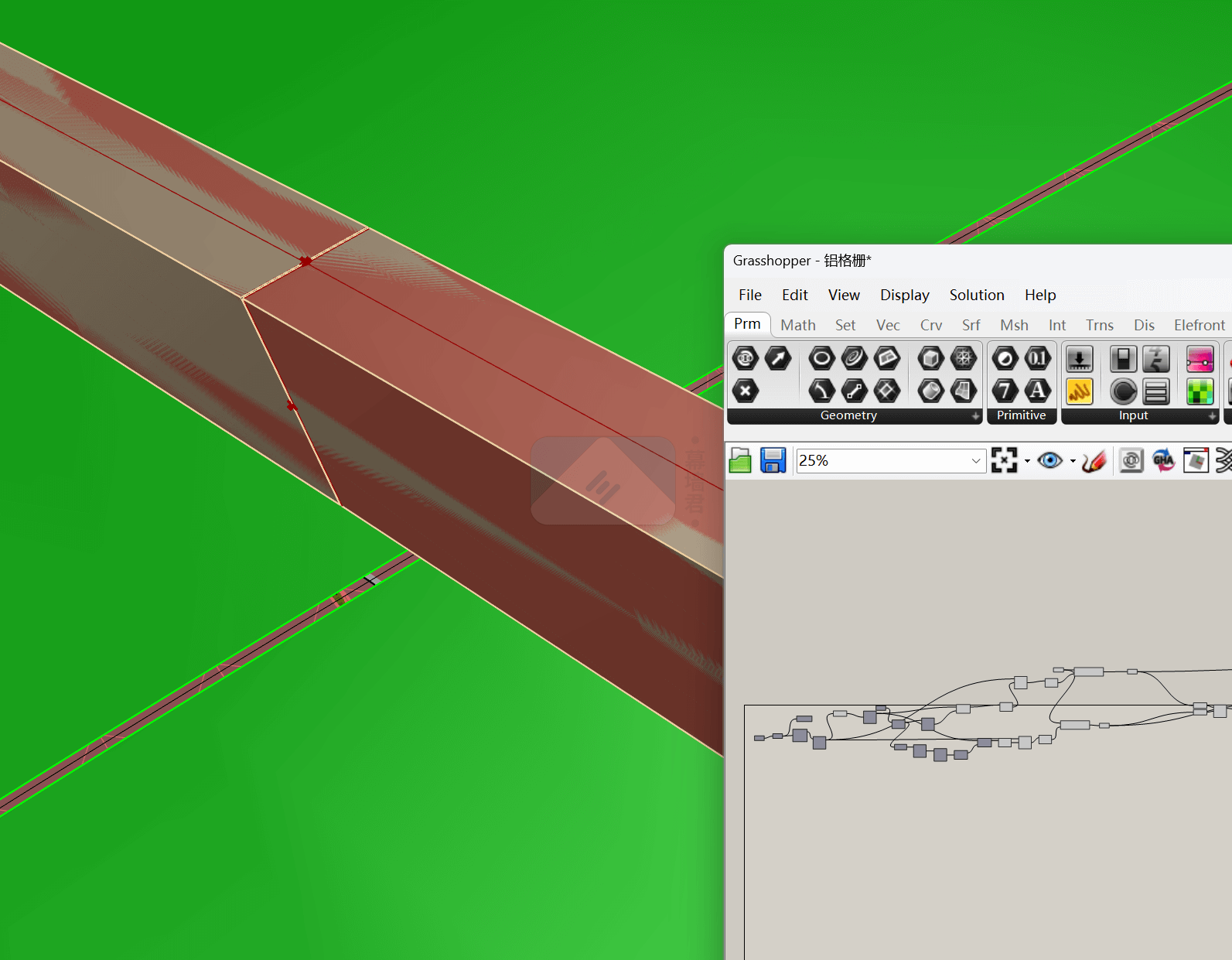

2.由于原始设计的横向线条基本都为弧形线条，我们通过测试发现这些弧形线条是可以优化成直线段的，所以我们又把每一个板块重新进行了优化，同样的道理，铝板我们也用这样的方法去给他做了个上下线条直线化。

其他的一些细节都是模型的常规操作，这里就不加赘述了。

数据提取

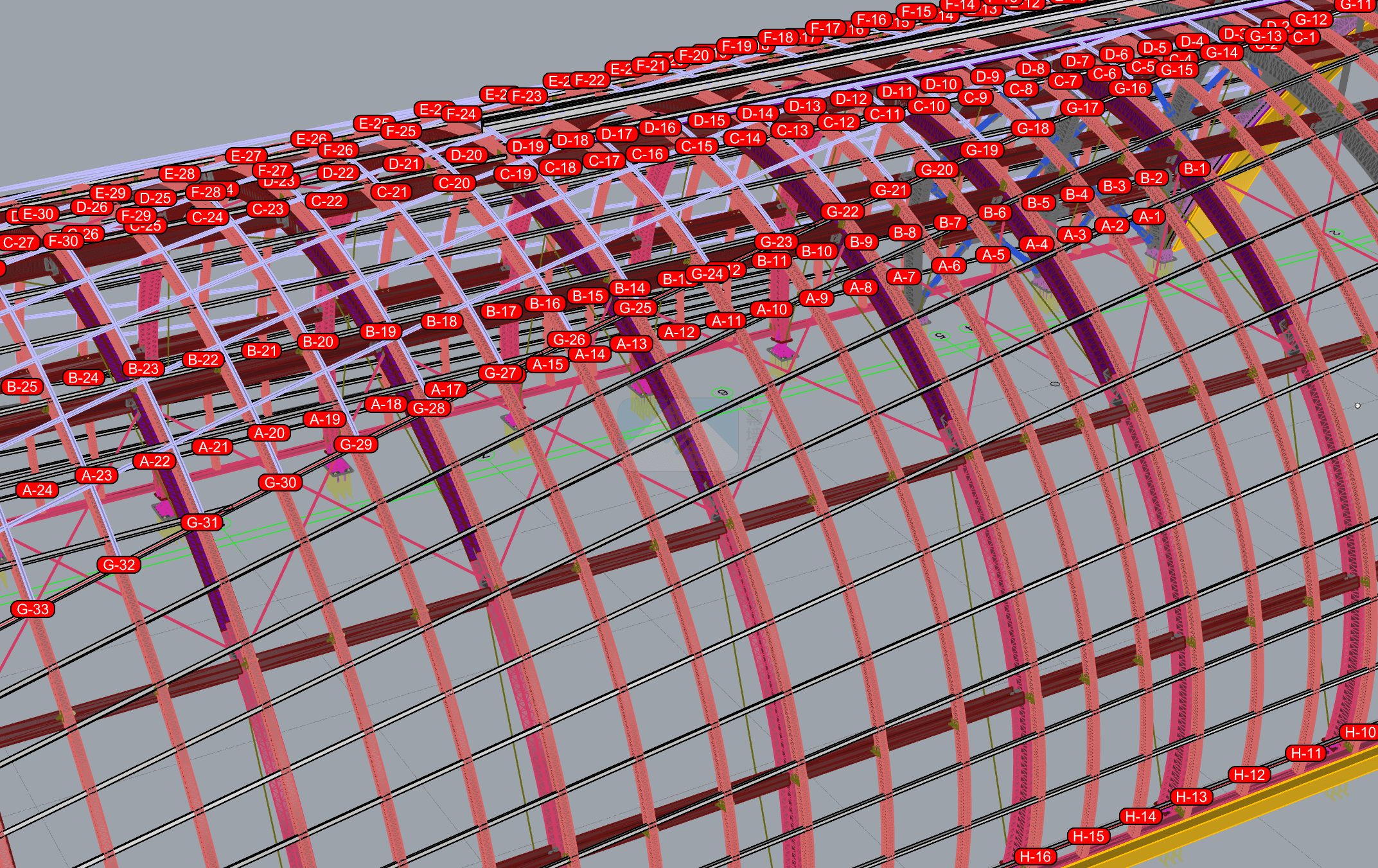

说到这里，我们最重要的环节就是数据提取了，这里包含了面材提料以及龙骨等钢材型材的提料，我们在建模过程中已经是做好了面板的抠缝和缩减等工作所以利用我们的gh程序可以一键摊平面材提供给加工厂，玻璃副框拉弯数据也是可以一次提供给相关流程的。
